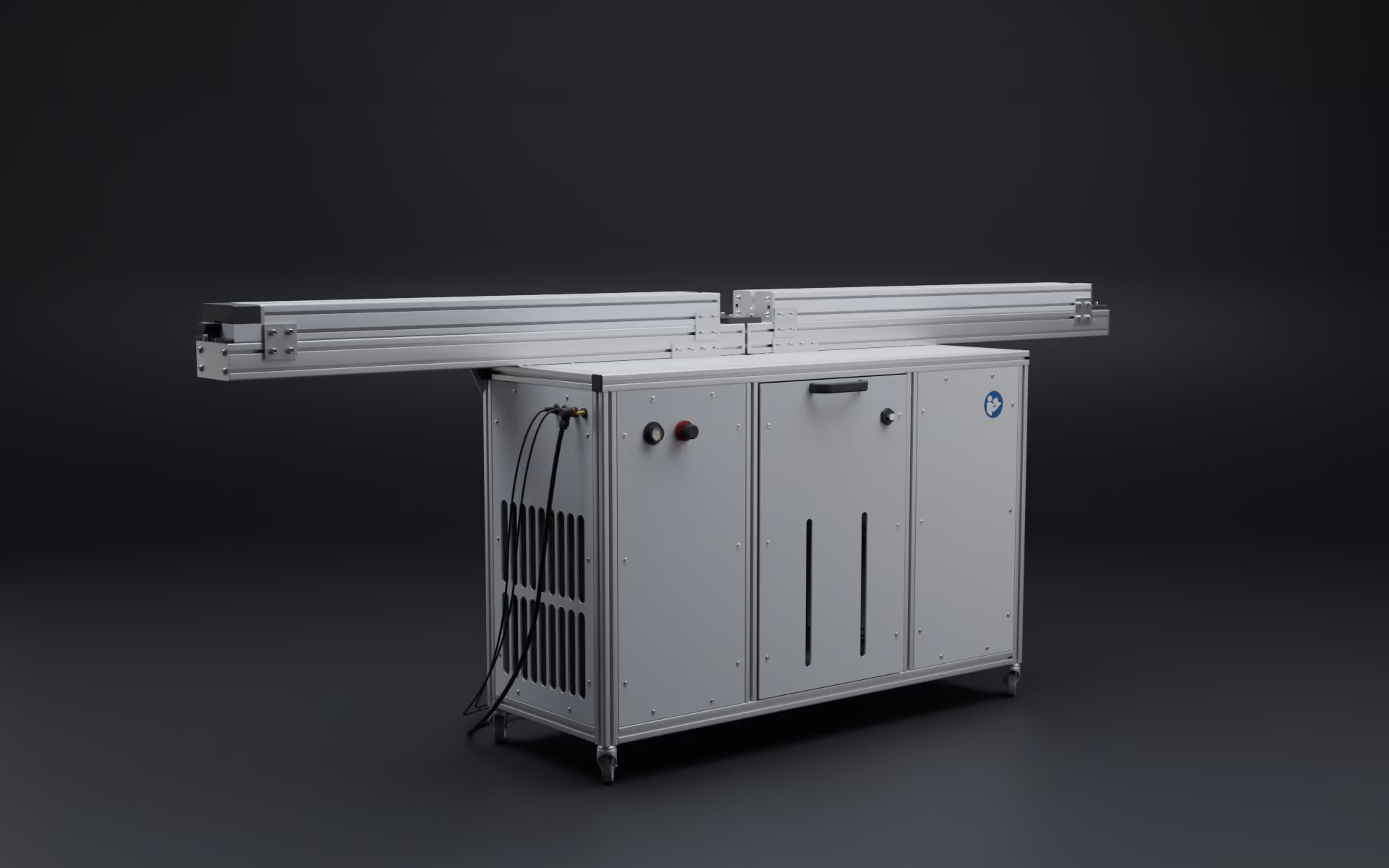

Aquapath
Wasserbad mit zwei getrennt beheizbaren Becken – für höhere Abzugsgeschwindigkeiten und enge Toleranzen.
Was kann der
Unsere Wasserkühlung

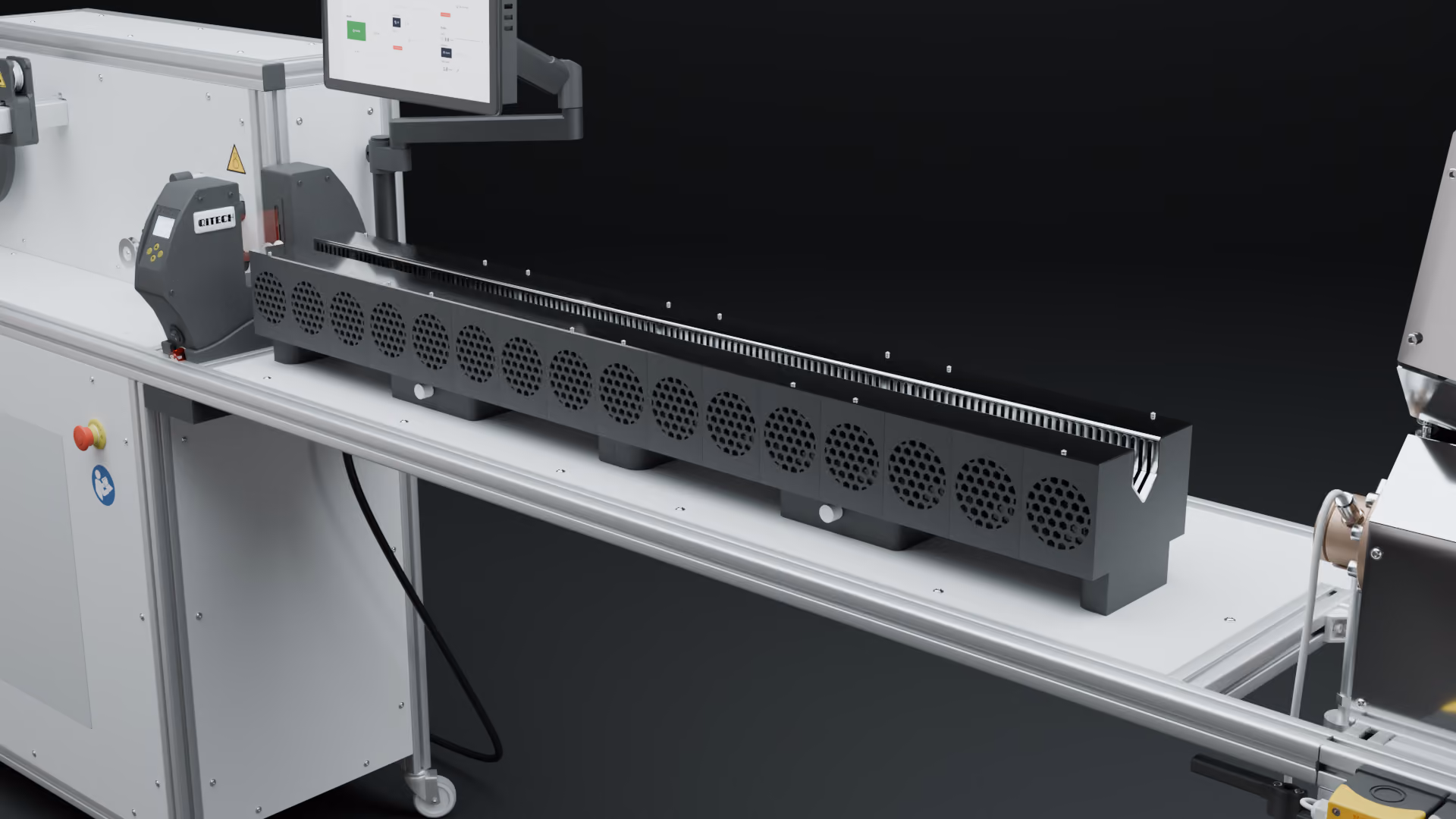

In unserer eigenen Filamentlinie stößt unsere Luftkühlung irgendwann an ihre Grenzen: Je schneller das Filament läuft, desto schwerer wird es, die Temperatur gleichmäßig zu halten. Unser Aquapath löst genau dieses Problem. Mit Wasser kühlen wir deutlich effektiver ab und können so höhere Produktionsgeschwindigkeiten fahren, ohne dass der Durchmesser aus dem Takt gerät.

Zwei aufeinanderfolgende Becken geben uns im Betrieb die Kontrolle, die wir brauchen. Das vordere Becken ist beheizbar und kühlt das Filament schonend ab. Das ist wichtig, gerade bei Materialien, welche abrupte Temperaturunterschiede nicht vertragen. Im hinteren Becken ist es dann kühler und so bleibt der Prozess auch bei hohem Takt durchgängig.

Das Wasser strömt nicht punktuell, sondern über kleine Seitenbohrungen entlang des Aluminium-Profils ein. Dadurch entstehen keine Verwirbelungen oder Wellen an der Wasseroberfläche — das Filament taucht gleichmäßig ab und kommt glatt und rund aus dem Bad.

Überwache, steuere und synchronisiere deinen Aquapath mit dem Extruder und der QiTech Lasermessung — alles in einem zentralen, übersichtlichen System. Dafür musst du einfach das Ethercat Kabel anschließen und er taucht direkt in der QiTech Control Software auf. Von dort aus behältst du die Wassertemperaturen deiner beheizten Zonen und die Werte der Durchflusssensoren im Blick – alles auf einem Bildschirm, alles unter Kontrolle.

PT100-Temperaturfühler und Durchflusssensoren überwachen alles in Echtzeit. Stoppt der Wasserfluss, schaltet eine Sicherheitslogik die Heizkreise sofort a bevor etwas überhitzt. Und über die CNC-gefrästen Abläufe am Tiefpunkt jedes Beckens lässt sich der Aquapath komplett entleeren. Restwasser fließt ab, der nächste Materialwechsel geht schneller.

Erfahre mehr über den QiTech Aquapath
QiTech Control
Aquapath, Extruder, Laser und Winder steuerst du über ein Touch-Panel: Live-Werte, Graphen und Presets, synchronisiert über die ganze Linie. Probier die Oberfläche direkt hier aus – die Demo läuft im Browser, ganz ohne Maschine.
Du hast Fragen oder willst ein Angebot zum Aquapath?
Kontaktiere uns!
